MITWELTEN - Machine Learning

# Civic Sensing

08.03.2024

## Machine Learning

### Schnittstelle Citizen Science

Cedric Spindler

<cedric.spindler@fhnw.ch>

mitwelten.org | FHNW

----

## Machine Learning: Anwendungen, Ziele

_Automatisierung der Klassifikation von Spezies in Audio- und Bildaufnahmen_

- _BirdNET_: Vogelstimmen (Audio)
- _Flowers/Pollinators_: Bestäuber-Morphospezies (Bilder)
- _BatDetect2_: Fledermausrufe (Audio)

Notes:

- Für welchen Zweck setzten wir bei Mitwelten Machine Learning ein?
- Welche konkreten Anwendungen sind im Einsatz?

----

## Machine Learning: Stationen

<col-l style="width:50%">

- Welche Schritte sind notwendig, um ein Machine Learning Modell zu trainieren
  und anzuwenden?
- Welche Herausforderungen ergeben sich in den einzelnen Schritten?

Beispiel: Idenitfikation von Fledermausrufen mit BatDetect2

</col-l>
<col-r style="width:50%">

```mermaid
graph TD
  A[Datensammlung] --> B[Datenaufbereitung]
  B --> C[Modellierung]
  C --> D[Anwendung]
  D --> E[Ergebnisse]
  E -->|Validierung| B
```

</col-r>

Notes:

- Welche Schritte sind notwendig, um ein Machine Learning Modell zu trainieren
  und anzuwenden?
- Welche Herausforderungen ergeben sich in den einzelnen Schritten?
- Wie können wir die Qualität der Modelle sicherstellen?
- Welche Infrastrukturen und Services werden benötigt?
- Welche Tools und Anleitungen benötigen die Citizen Scientists?
- Wie können wir die Citizen Scientists in die Entwicklung und Anwendung von
  Machine Learning Modellen einbinden?
- Wie können wir die Citizen Scientists in die Validierung der Modelle einbinden?

----

## Datensammlung

- Aufnahmegeräte (_Audiomoth_) im Feld verteilen ("_Deployment_")
- Metadaten erfassen (deploy.mitwelten.org)

#### in regelmässigen Abständen

- Batterien wechseln / laden (1x pro Woche)
- Aufnahmen einsammeln und Speichermedium wechseln
- Aufnahmen auf Mitwelten Server laden

----

<col-l style="width:60%">

![view-deployment](./assets/view-deployment.png)

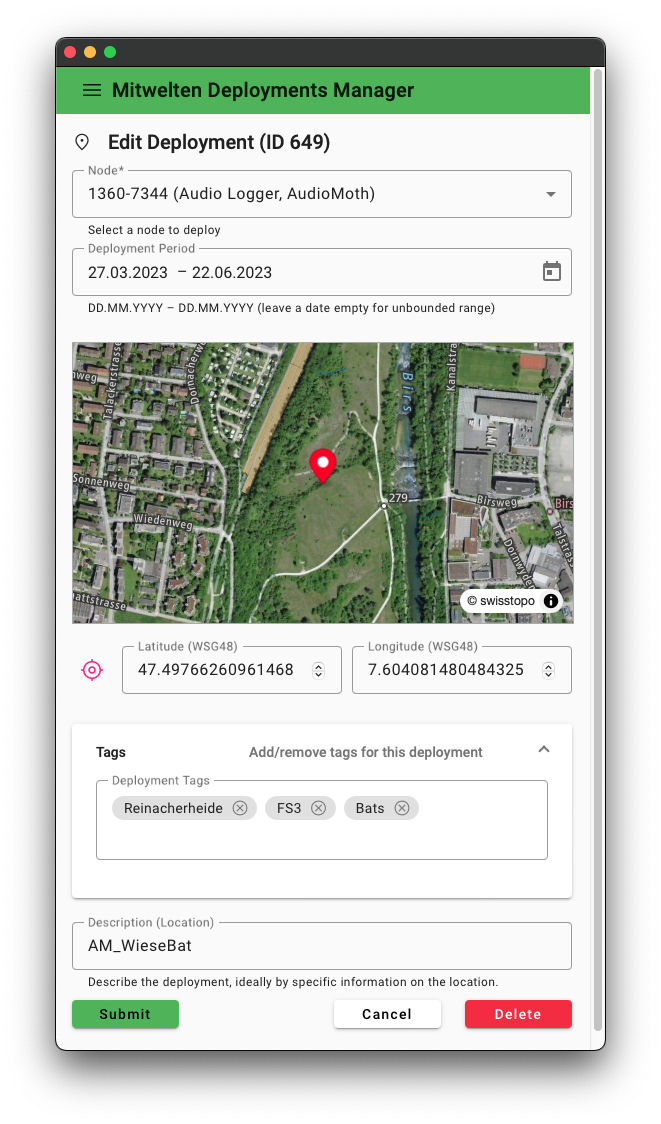

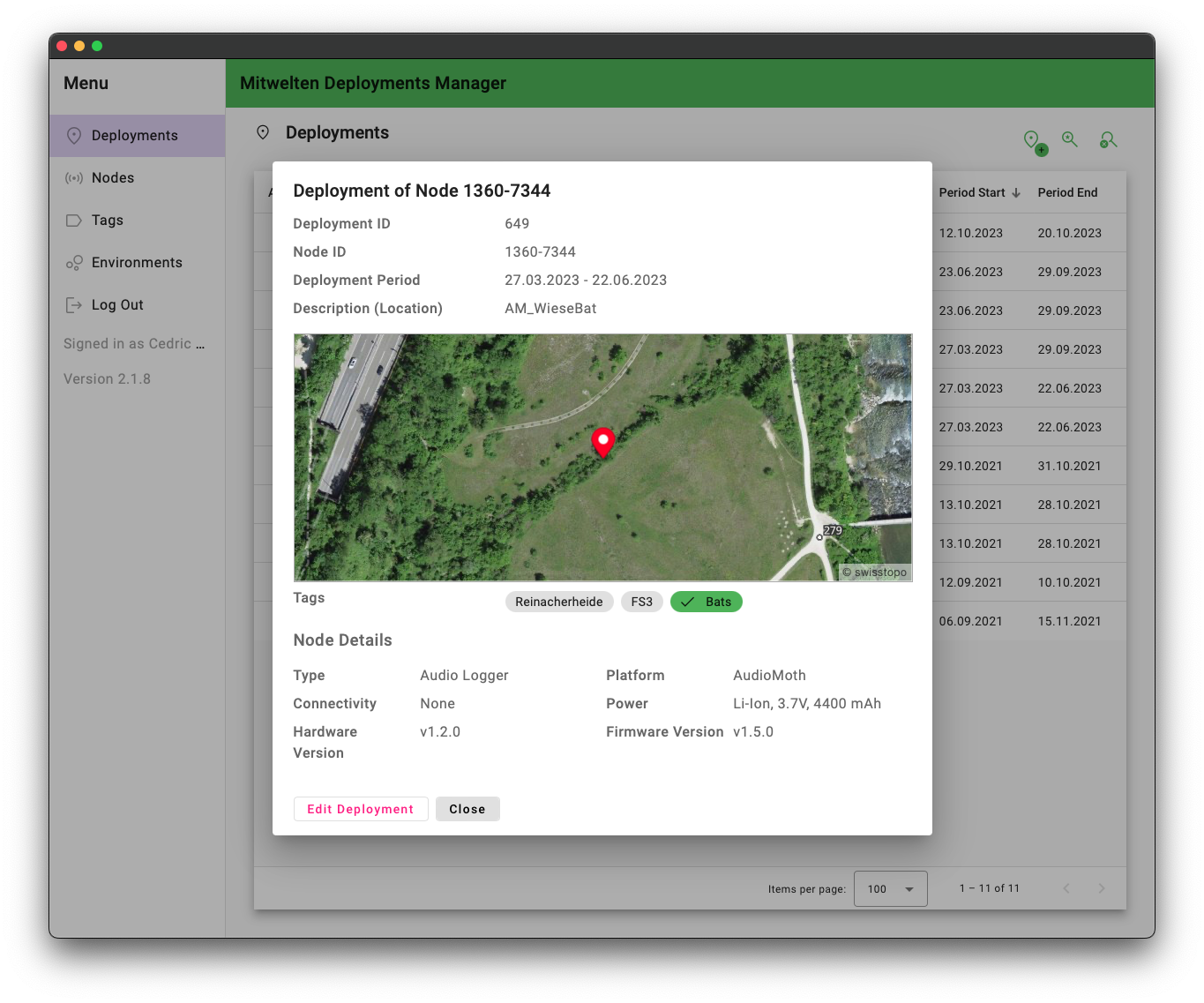

## Deployment Manager

</col-l>
<col-r style="width:40%">

![edit-deployment](./assets/edit-deployment.png)

</col-r>

----

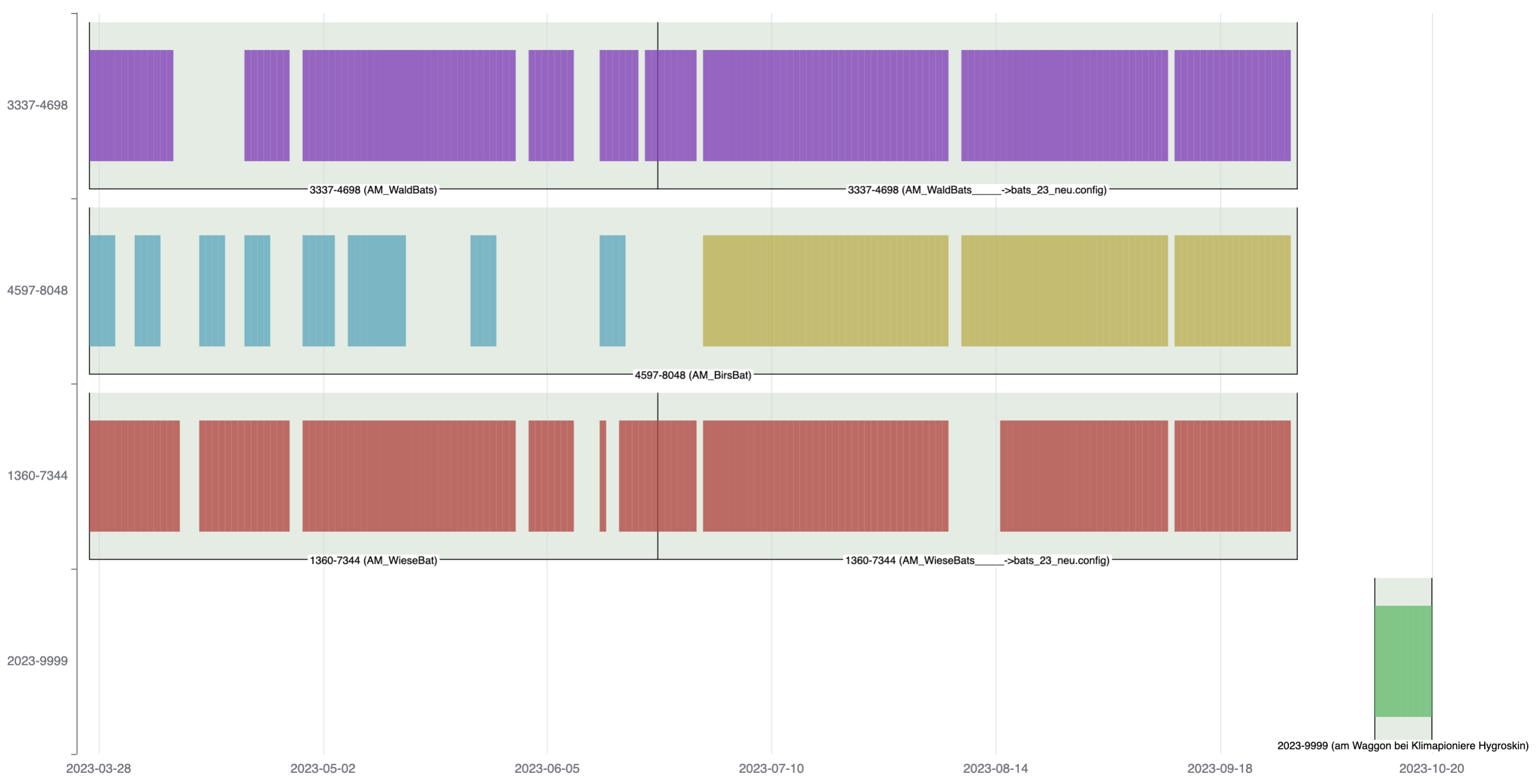

### Deployments für Fledermaus-Aufnahmen

![fs3_deployments](./assets/fs3_deployments.png)

----

## Datensammlung: Details

|  |  |
| ----------------- | ---------------------------------------- |
| Aufnahmezeitraum  | morgens (4-7 UTC) und abends (19-23 UTC) |
| Aufnahmeintervall | 1 Minute |
| Aufnahmedauer     | 55 Sekunden |
| Sampling-Frequenz | 250 kHz (für Rufe bis 125 kHz) |

### Feldstudie 3 (2023)

- 130,033 Aufnahmen (3.3 TiB, ~84.2 Tage)
- 188 mit Dauer < 55s, (0.14%)

----

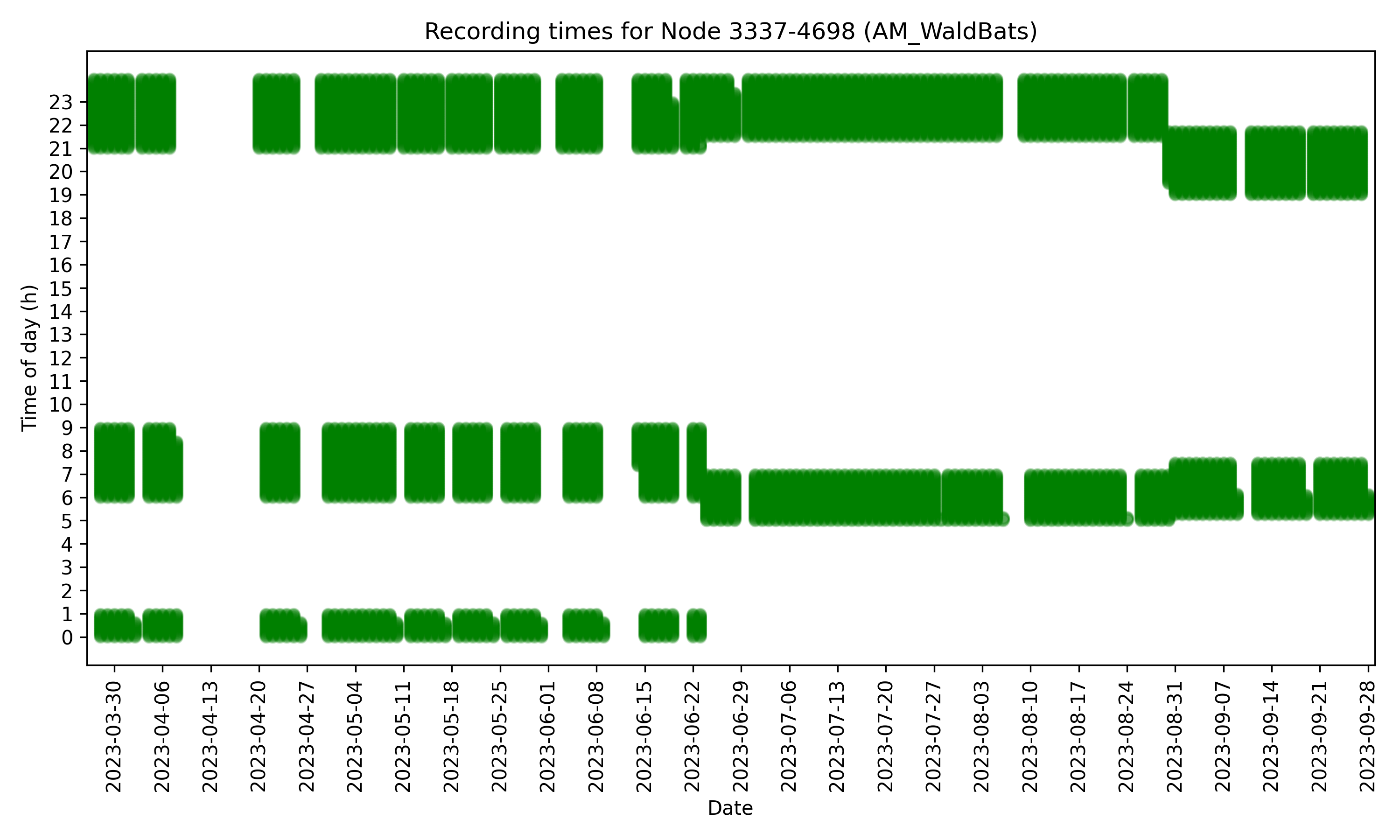

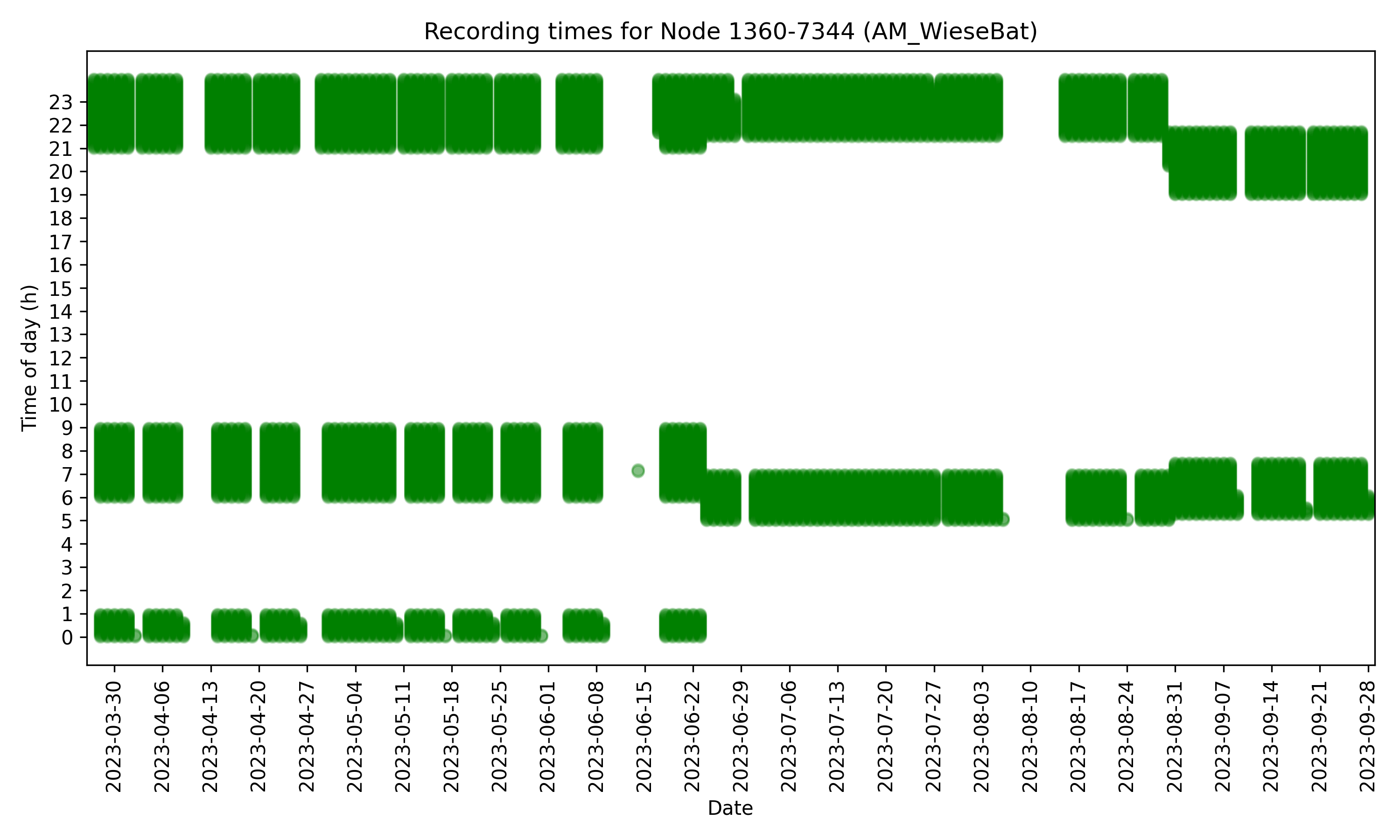

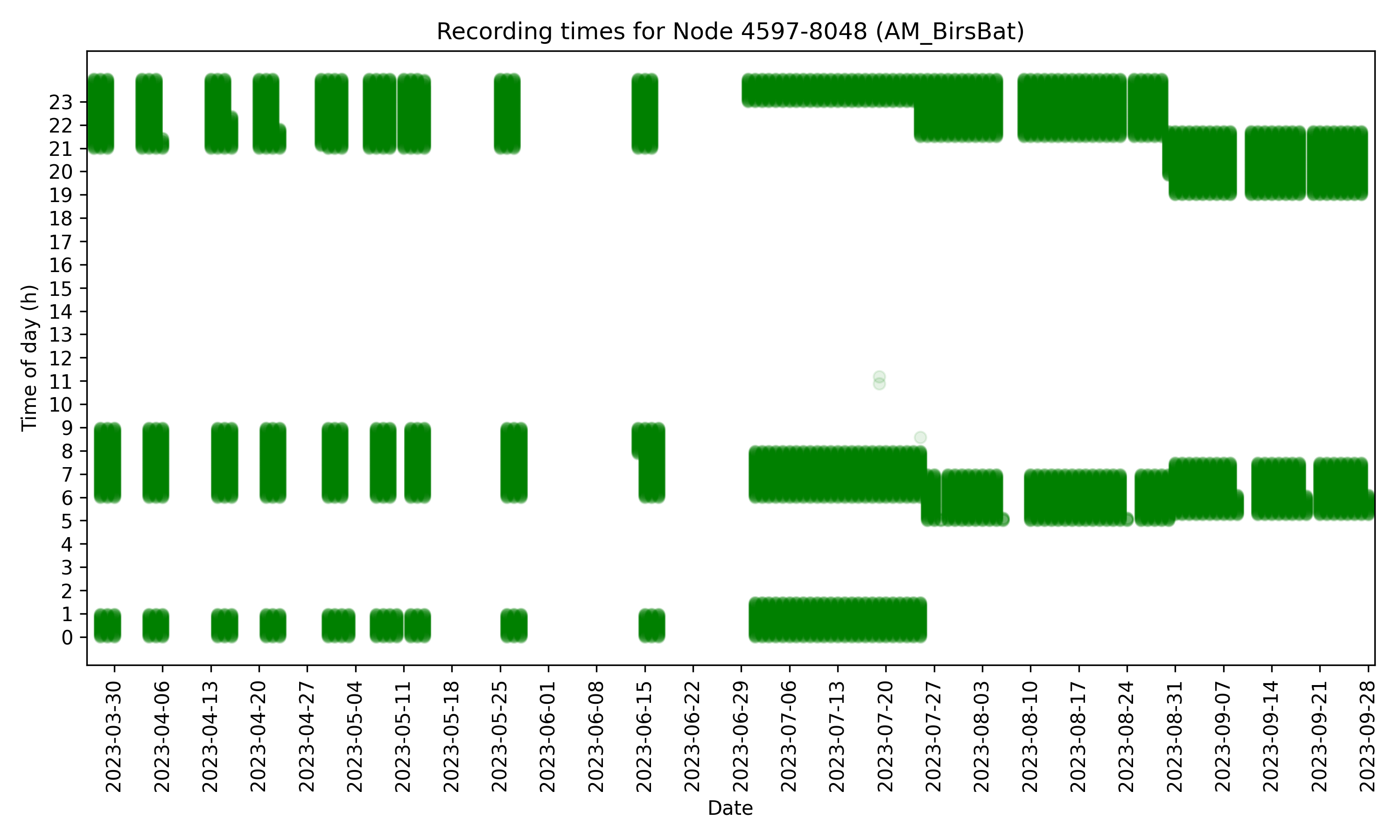

### Übersicht der Aufnahmen

![1360-7344_recording_times](./assets/1360-7344_recording_times.png)
![3337-4698_recording_times](./assets/3337-4698_recording_times.png)
![4597-8048_recording_times](./assets/4597-8048_recording_times.png)

----

## Datenablage

![audio-uploader](./assets/audio-uploader.png)

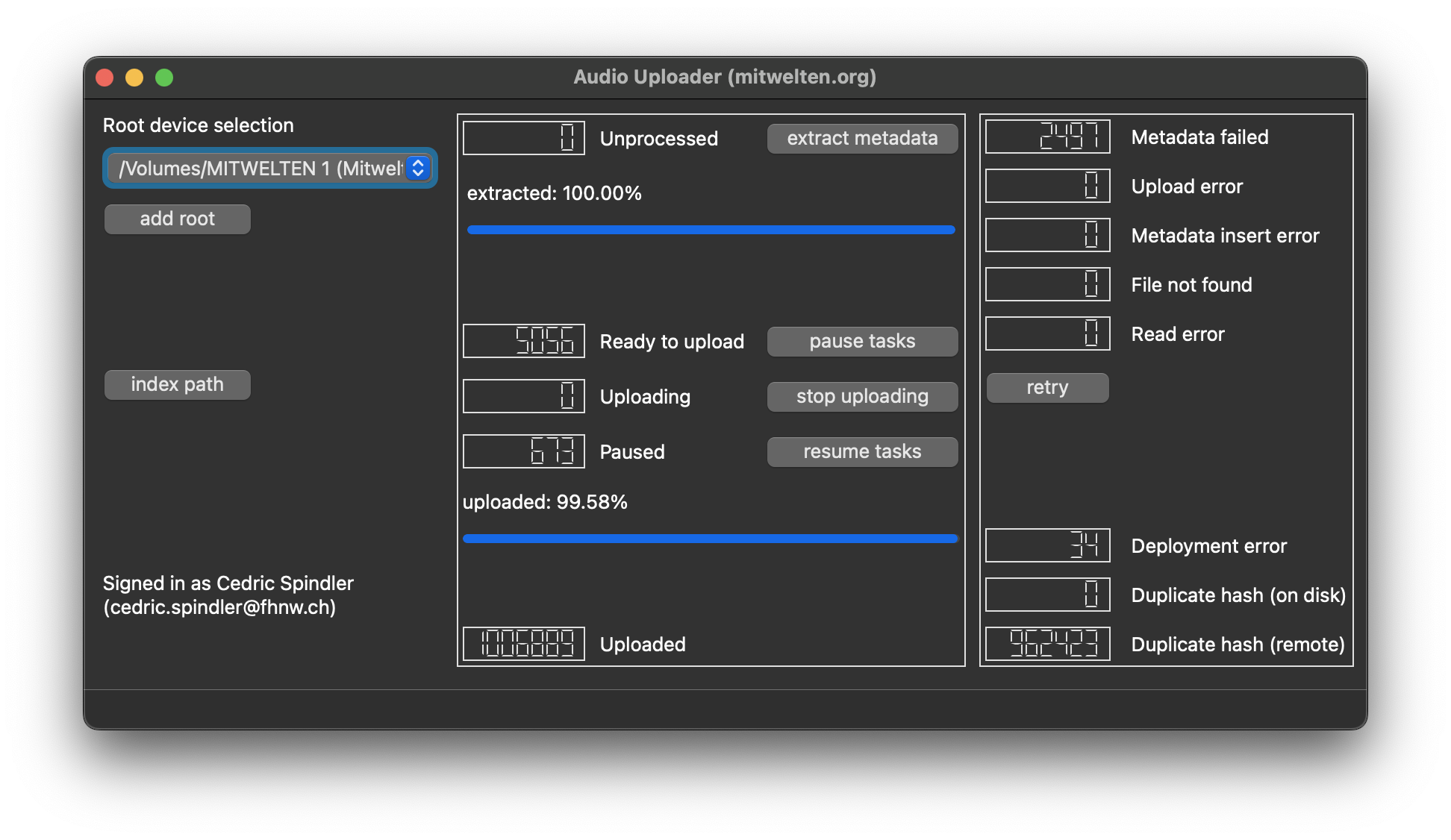

Mitwelten Audio Uploader

(Vögel, Insekten und Fledermäuse)

----

## Datenablage

<col-l style="width:50%">

Uploader Software:

- kontrolliert die Aufnahmen (Vollständigkeit, etc.)
- legt die Audio Aufnahmen in S3 Storage ab (__Erreichbarkeit__)
- speichert die Metadaten in der Mitwelten Datenbank (__Übersicht__)

</col-l>
<col-r style="width:50%">

- __Metadaten__:
  - S3 Speicher-URL
  - Prüfsumme
  - Zeitstempel
  - Deployment
  - Dauer
  - Seriennummer des Aufnahmegeräts
  - Dateiformat
  - Sample Rate
  - Bitrate
  - Kanäle
  - Batteriestand
  - Temperatur
  - Aufnahmepegel
  - Filter-Einstellungen
  - Aufnahme-Ende-Status

</col-r>

---

![batdetect-icon](./assets/bat_icon.png)

## Machine-Learning: Anwendung

### BatDetect2

- Verarbeitung der Audio-Aufnahmen zu Spektrogrammen

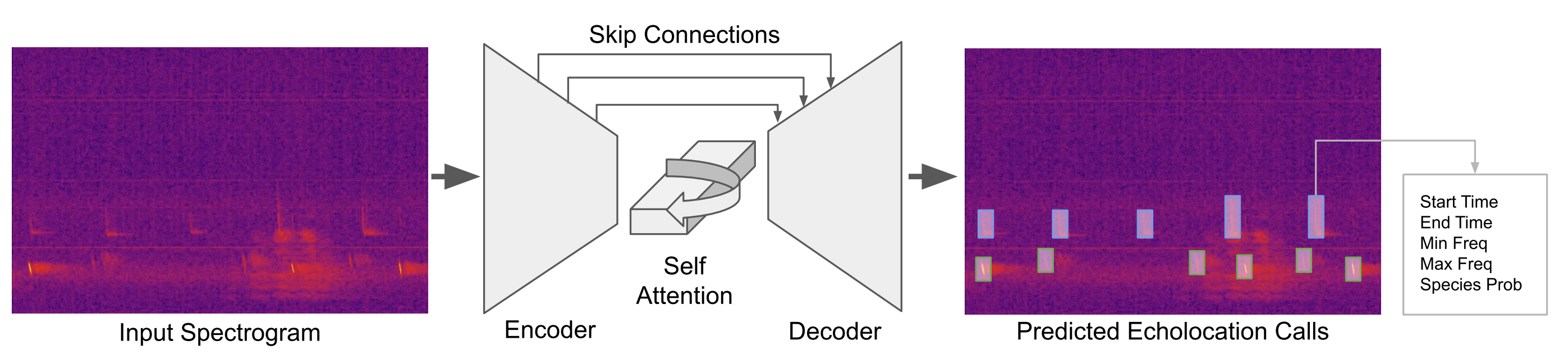

- ML-Model Architektur: CNN mit Encoder,
  Self-Attention-Layer und Decoder, implementiert in _PyTorch_

![batdetect-architecture](./assets/batdetect-architecture.png)

[macaodha/batdetect2](https://github.com/macaodha/batdetect2/)

----

### BatDetect2: Datasets

Trainiert auf fünf Datasets

| Dataset   | n Spezies | n Aufnahmen | n Labels | avg Dauer |
| --------- | --------- | ----------- | -------- | --------- |
| UK        | 17        | 2,809       | 34,635   | 1.04 s    |
| iBats     | -         | 4,225       | -        | 0.384 s   |
| Yucatan   | 17        | 1,193       | 10,020   | 1s        |
| Australia | 14        | -           | 5,896    | -         |
| Brazil    | -         | 320         | 9,999    | 10s       |

----

### BatDetect2: Ausgabe

Labels für Echoortungsrufe

- Anfangs- und Endzeitpunkt
- untere und obere Grenze des Frequenzbereichs
- Rufart (Echoortungsruf, Sozialruf, etc.)
- Spezies mit Wahrscheinlichkeit

----

----

## Ansicht der Ausgaben

BatDetect2-GUI [live-demo](https://bats.mitwelten.org/annotate/?file_name=3337-4698/2023-09-18/18/3337-4698_2023-09-18T18-12-00Z.wav.json&dataset_id=7652736fe33b1086fdad10a3596ba0ff)

---

<col-l style="width:60%">

## Ablage der Ausgaben

Predictions von BatDetect2 werden in der Mitwelten Datenbank abgelegt

13,733,516 Predictions für 17 Spezies

| Node | N | M c. | STD c. |
|---|---|---|---|
| 4597-8048 | 10,679,964 | 0.491 | 0.155 |
| 3337-4698 | 1,240,642 | 0.480 | 0.165 |
| 1360-7344 | 810,603 | 0.459 | 0.168 |

</col-l>
<col-r style="width:40%">

```mermaid
erDiagram
    RESULT }o--|| TASK : ""
    RESULT }o--|| FILE : ""
    TASK }o--|| CONFIG : ""
    TASK }o--||  FILE  : ""
    %%FILE {
    %%    int file_id pk
    %%    text object_name
    %%    text sha256
    %%    timestamptz time
    %%    int deployment_id fk
    %%    float duration
    %%    text serial_number
    %%    text format
    %%    int file_size
    %%    int sample_rate
    %%    int bit_depth
    %%    int channels
    %%    float battery
    %%    float temperature
    %%    text gain
    %%    text filter
    %%    text source
    %%    text rec_end_status
    %%}
    %%CONFIG {
    %%    int config_id pk
    %%    jsonb config
    %%    text comment
    %%    timestamptz created_at
    %%    timestamptz updated_at
    %%}
    %%TASK {
    %%    int task_id pk
    %%    int file_id fk
    %%    int config_id fk
    %%    int state
    %%    timestamptz scheduled_on
    %%    timestamptz pickup_on
    %%    timestamptz end_on
    %%}
    RESULT {
        text class
        text event
        int individual
        float class_prob
        float det_prob
        float start_time
        float end_time
        float high_freq
        float low_freq
    }
```

</col-r>

----

| Spezies | N | M c. | STD c. |
|---|---|---|---|
|Pipistrellus pipistrellus|8,120,154|0.516|0.137|
|Pipistrellus nathusii|1,225,616|0.499|0.188|
|Myotis daubentonii|819,759|0.310|0.105|
|Pipistrellus pygmaeus|270,740|0.473|0.152|
|Barbastellus barbastellus|85,806|0.282|0.107|
|Myotis brandtii|55,256|0.221|0.067|
|Nyctalus leisleri|41,359|0.269|0.129|
|Eptesicus serotinus|30,923|0.275|0.113|
|Nyctalus noctula|15,019|0.302|0.122|
|Plecotus auritus|4,867|0.242|0.100|
|Myotis nattereri|4,267|0.194|0.067|
|Myotis mystacinus|3,065|0.168|0.052|
|Plecotus austriacus|1,671|0.149|0.057|
|Myotis alcathoe|836|0.220|0.075|
|Rhinolophus ferrumequinum|343|0.349|0.063|
|Myotis bechsteinii|226|0.149|0.057|
|Rhinolophus hipposideros|57|0.329|0.026|

Notes:

- Deployment ID: 715
- Node ID: 4597-8048
- Deployment Period: 27.03.2023 - 29.09.2023
- Description (Location): AM_BirsBat

----

<col-l style="width:50%">

## ML - Pipeline

- Datenbank (Metadaten, Tasks und Resultate)
- S3 Storage (Audio Aufnahmen)
- ML VM mit GPU (BatDetect2, Mitwelten Task Runner, ETL)
- Validierung (BatDetect2 GUI)

</col-l>
<col-r style="width:50%">

</col-r>

---

## Validierung

- Label Studio Plugin für Spektrogramm-Annotation ist in Entwicklung
- Citizen Scientists und Experten können die Vorhersagen von BatDetect2 validieren

## Training

- Mit Label GUI kann ein neues Datenset erstellt werden
- Dast BatDetect2 Modell kann mit neuen Daten trainiert werden

---

## Herausforderungen

- Pflege und Wartung der Infrastruktur im Feld
- Datenqualität (Kontinuität, Vollständigkeit, Aufnahmequalität, etc.)
- Skalierbare Infrastruktur (Speicher, Rechenleistung, Netzwerk)
- Validierung der Resultate
- Erneutes Training des Modells
- Weiterverarbeitung der Resultate (z.B. _Design-Interventionen_, Visualisierung)

Notes:

Welche Herausforderungen ergeben sich in den einzelnen Schritten?

----

## Diskussion

- Wie kann die Datenqualität gewährleistet werden?
- Wie können wir die Qualität der Modelle sicherstellen und verbessern?
- Welche Infrastrukturen und Services werden von wem zur Verfügung gestellt und
  unterhalten?
- Wie können wir die Citizen Scientists in die Validierung und Entwicklung der Modelle einbinden?
- Wie zugänglich sind unsere Werkzeuge und Konzepte für Citizen Scientists?

Notes:

- Auf welche weiteren Auswertungen der CitSci Datensätze sollten wir fokussieren?
- Wie kann die Datenqualität gewährleistet werden?
- Welche Tools und Anleitungen benötigt CitSci?
- Welche Infrastrukturen und Services müssen institutionell zur Verfügung
  gestellt und unterhalten werden?
- Wie könnte ein Folgeprojekt von Mitwelten aussehen?
